Số lượng hàm chuck có thể được chia thành: mâm cặp hai hàm, mâm cặp ba hàm, mâm cặp bốn hàm, mâm cặp sáu hàm và mâm cặp đặc biệt. Từ việc sử dụng năng lượng có thể được chia thành: mâm cặp bằng tay, mâm cặp khí nén, mâm cặp thủy lực, mâm cặp điện và mâm cặp cơ khí. Từ cấu trúc, nó có thể được chia thành: chuck rỗng và chuck rắn.
Phân loại

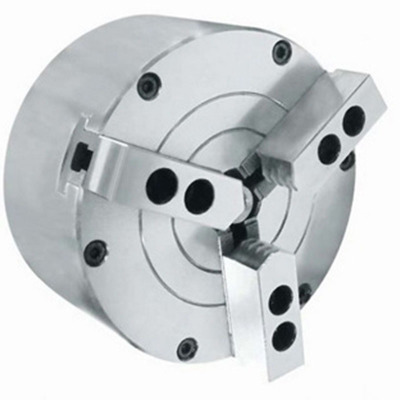

Ba hàm
Xoay bánh răng côn bằng cờ lê volt. Các bánh răng côn điều khiển các sợi hình chữ nhật phẳng, và sau đó điều khiển chuyển động hướng tâm ba hàm. Bởi vì cao độ của sợi hình chữ nhật phẳng bằng nhau, khoảng cách di chuyển ba hàm bằng nhau, có tác dụng tự định tâm. Mâm cặp ba hàm bao gồm một bánh răng côn lớn, ba bánh răng côn nhỏ và ba hàm. Ba bánh răng côn nhỏ được chia lưới với các bánh răng côn lớn. Mặt sau của bánh răng côn lớn có cấu trúc ren mặt phẳng và ba móng được gắn bằng nhau trên các mặt phẳng. Khi bánh răng côn nhỏ được kéo bằng cờ lê, bánh răng côn lớn sẽ quay và sợi phẳng ở mặt sau của nó làm cho ba hàm tiếp cận hoặc rút về trung tâm cùng một lúc.
Bốn hàm
Bốn hàm sử dụng bốn ốc vít để lái bốn móng tương ứng, vì vậy mâm cặp bốn hàm thông thường không có hiệu ứng tự định tâm. Nhưng bằng cách điều chỉnh vị trí của bốn móng, các phôi khác nhau hình chữ nhật và không đều có thể được kẹp
Hàm mềm
Khi xoay một lô phôi lớn, để cải thiện độ chính xác định vị của phôi trong quá trình xử lý và tiết kiệm thời gian phụ trợ khi phôi được lắp đặt, có thể sử dụng mâm cặp hàm mềm. Để thay đổi đường kính và hình dạng của vòng cung trên bề mặt móng bất cứ lúc nào theo nhu cầu thực tế, hàm bị dập tắt của mâm cặp ba hàm được thay thế bằng hàm hợp kim thép thấp, đồng hoặc nhôm. Nếu hàm chuck là hai cơ thể, phần móng vuốt có thể được thay thế bằng kim loại mềm; nếu hàm được tích hợp, một khối kim loại mềm có thể được cố định trên hàm. Sau khi hàm của mâm cặp hàm mềm được xử lý, độ chính xác định vị của phôi có thể được cải thiện. Đối với mâm cặp ba hàm mới, độ chính xác định vị của phôi sau khi lắp đặt nhỏ hơn 0,01 mm. Ví dụ, sợi phẳng của mâm cặp ba hàm bị mòn nghiêm trọng và độ chính xác kém. Sau khi hàm mềm được thay thế và xử lý ánh sáng được thực hiện, độ chính xác định vị của phôi sau khi cài đặt vẫn có thể được giữ trong vòng 0,05mm. Mâm cặp hàm mềm kẹp chặt bề mặt đã xử lý hoặc kim loại mềm, không dễ kẹp vào bề mặt. Đối với phôi có thành mỏng, có thể sử dụng móng vuốt hình quạt để tăng diện tích tiếp xúc với phôi và giảm biến dạng của phôi. Mâm cặp hàm mềm phù hợp với bề mặt được xử lý làm tham chiếu độ chính xác định vị, và quá trình bán hoàn thiện và hoàn thiện phôi được thực hiện trong sản xuất hàng loạt. Điều chỉnh chính xác và xoay mâm cặp hàm mềm là điều kiện chính để đảm bảo độ chính xác của mâm cặp hàm mềm. Bề mặt dưới của móng mềm và bảng định vị phải được trượt khớp với đế móng và được định vị chính xác. Phần của hàm mềm được sử dụng để kẹp phôi dài hơn hàm cứng bằng (10 ～ 15) mm, do đó nó có thể được xoay nhiều lần và cần phải được lắp ráp với số; Không ai có thể đảm bảo độ chính xác kẹp. Thông thường, đường kính quay của hàm lớn hơn khoảng 0,2mm so với đường kính của phôi, nghĩa là đường kính của phôi được kẹp, nên được kiểm soát trong một phạm vi dung sai nhất định; khi xoay hàm mềm, để loại bỏ khoảng cách, người ta phải lắp đặt bên trong hoặc bên ngoài hàm. Xylanh hoặc vòng có đường kính phù hợp, nơi chúng được lắp đặt trong móng mềm, phải cùng hướng với kẹp phôi, nếu không độ chính xác định vị của phôi không thể được đảm bảo. Khi phôi được kẹp, xi lanh phải được kẹp bên trong hàm chuck để xoay mặt hàm mềm. Khi phôi được siết chặt, vòng được lắp đặt bên ngoài hàm chuck và hàm mềm.
Mâm cặp điện
Mô hình tiện ích liên quan đến một thiết bị chuck điện, liên quan đến một loại vật cố phổ quát được sử dụng rộng rãi trong lĩnh vực máy móc để kẹp phôi. Nó bao gồm các đơn vị chức năng kẹp thiết bị điện, đơn vị chức năng điện thiết bị chuck, lắp ráp ly hợp ma sát điện từ, vỏ thân chuck và lắp ráp phanh điện từ. Khi cụm phanh điện từ được cấp năng lượng, đơn vị chức năng kẹp của thiết bị mâm điện được tích hợp với đầu và không quay; cụm ly hợp ma sát điện từ được cung cấp năng lượng, và đơn vị chức năng năng lượng của thiết bị mâm điện truyền chuyển động quay đến hàm để kẹp hoặc nới lỏng Mở phôi. Trong quá trình xử lý, chỉ có đơn vị chức năng kẹp thiết bị kẹp điện quay với trục chính, trong khi đơn vị chức năng nguồn của thiết bị mâm điện không quay với trục chính. So với nghệ thuật trước đây, sáng chế có thể làm giảm hiệu quả số lượng bộ phận và chất lượng quay với trục quay của trục chính, có lợi để cải thiện chất lượng cân bằng động của trục chính. Nó rất dễ dàng để tuần tự hóa và tiêu chuẩn hóa thiết kế và sản xuất.
Chuck khí nén
Những ưu điểm chính của hiệu suất của nó là: so với mâm cặp bằng tay, mâm cặp khí nén có thể tự động được căn giữa và kẹp trong giây lát bằng cách nhấn một nút. Lực kẹp ổn định và điều chỉnh. Việc thực hiện một người vận hành nhiều máy công cụ CNC giúp giảm đáng kể chi phí nhân lực, đồng thời cũng giảm đầu tư vào thiết bị cố định. Nó được sử dụng rộng rãi trong các doanh nghiệp gia công hàng loạt. Ngoài ra, đồ đạc khí nén không tiêu chuẩn với các bộ phận có hình dạng đặc biệt (như van và máy bơm) khó kẹp có thể được tùy chỉnh theo nhu cầu của khách hàng. Sử dụng mâm cặp khí nén, trong khi cải thiện hiệu quả sản xuất, có thể làm giảm đáng kể cường độ lao động của công nhân, để doanh nghiệp của bạn trở thành một mô hình của những người lao động từ bi, và cũng có thể thêm những điểm nổi bật mới cho tuyển dụng nhân sự của công ty và cải thiện khả năng cạnh tranh thị trường sản phẩm. Nó có thể cải thiện lớp thiết bị và nâng cao hình ảnh tổng thể của doanh nghiệp. Nó là lựa chọn đầu tiên cho việc cải tiến thiết bị của các doanh nghiệp gia công siêu cường lực. Bộ hoàn chỉnh của mâm cặp khí nén bao gồm mâm cặp, bộ chuyển đổi khí nén và các bộ phận điều khiển điện tử. Không cần thanh buộc trong quá trình cài đặt, điều này làm thay đổi mâm cặp khí nén và thủy lực truyền thống. Cấu trúc phức tạp và cài đặt rườm rà. Bằng cách đọc hướng dẫn cài đặt và sơ đồ, người dùng có thể hoàn thành toàn bộ quá trình cài đặt trong khoảng một giờ, điều này có thể tiết kiệm chi phí cài đặt và chi phí sản xuất cao cho phần lớn người dùng và cải thiện hiệu quả của hoạt động máy công cụ cho người dùng. So với mâm cặp thủy lực, mâm cặp khí nén có cấu trúc đơn giản, chi phí sử dụng thấp và tỷ lệ thất bại, thân thiện với môi trường và không ô nhiễm. Nó chủ yếu sử dụng không khí làm nguồn năng lượng. Chỉ một máy bơm không khí 1 khối có thể vận hành 8-10 mâm khí nén cùng một lúc. Ngoài ra, không có rò rỉ không khí trong kẹp và nới lỏng con quay khí nén, có thể tiết kiệm nguồn không khí và giảm chi phí sử dụng và chi phí bảo trì (như dầu thủy lực) khi sử dụng mâm cặp thủy lực, để đầu tư của bạn vào một bươc. Các chuck khí nén kinh tế và thực tế nhất. Sự đổi mới độc lập và thiết kế độc đáo của mâm cặp khí nén đã cải thiện những thiếu sót của mâm cặp khí nén truyền thống' lực kẹp nhỏ và độ bền không ổn định. Ổn định và đáng tin cậy, có thể điều chỉnh kích thước, khách hàng có thể chọn răng lược vuốt mềm, móng cứng, móng có hình dạng tùy chỉnh, v.v. và có thể điều chỉnh vị trí của răng lược theo kích thước của phôi để xử lý các bộ phận khác nhau. Mâm cặp khí nén có cấu trúc kín hoàn toàn, các bộ phận được lựa chọn cẩn thận, tất cả các bề mặt giao phối đều có chức năng chống bụi, và quá trình xử lý nhiệt và lựa chọn vật liệu độc đáo vượt quá tuổi thọ của mâm cặp bằng tay (tuổi thọ của mâm cặp bằng tay thường bằng một nửa một năm đến 1 năm), mâm cặp khí nén Biyoute được duy trì và sử dụng đúng cách, tuổi thọ có thể đạt hơn 3 năm và có thể duy trì độ chính xác của nhà máy trong một thời gian dài, để khoản đầu tư của bạn có thể duy trì giá trị trong một thời gian dài và độ chính xác kẹp lặp lại thường là 0,01-0,03mm. Mâm cặp khí nén tạo ra sự chuyển đổi lực thông qua áp suất không khí và góc nêm nghiêng. Ngoài lực kẹp lớn, chúng còn có chức năng siêu tự khóa. Vượt qua thử nghiệm kiểm tra của cơ quan quốc gia, cấu trúc mâm cặp thử nghiệm thủy lực 3Mpa không biến dạng, tất cả các bộ phận không bị hư hại và trong trường hợp ngắt kết nối nguồn không khí, nó vẫn có thể kẹp chặt phôi để cắt, giải quyết hoàn toàn các khía cạnh an toàn và độ tin cậy cho khách hàng
